新标NPTF量规正确使用方法

——

新标NPTF量规正确使用方法
作者:创始人 | 发布时间: 2024-11-01 10:38:55 | 1 次浏览 | 分享到:
一、『 螺纹规的作用 』：L1规是检验螺纹基面尺寸。L3（L2）规是检验螺纹有效长度。光规（Crest）是检验螺纹大径锥度。二、『 螺纹规的组成 』：L1规由Min（最小），Basic（基准），Max（最大）三个台阶组成，Min（最小）与Max（最大）之间的距离为2T（2个螺距）。三、『 它们三者之间的关系是 』：（T=2个螺距）Max（最大）区域，B（基准）区域，Min（最小）区域，L2规由Mi

一、『 螺纹规的作用 』：L1规是检验螺纹基面尺寸。L3（L2）规是检验螺纹有效长度。光规（Crest）是检验螺纹大径锥度。

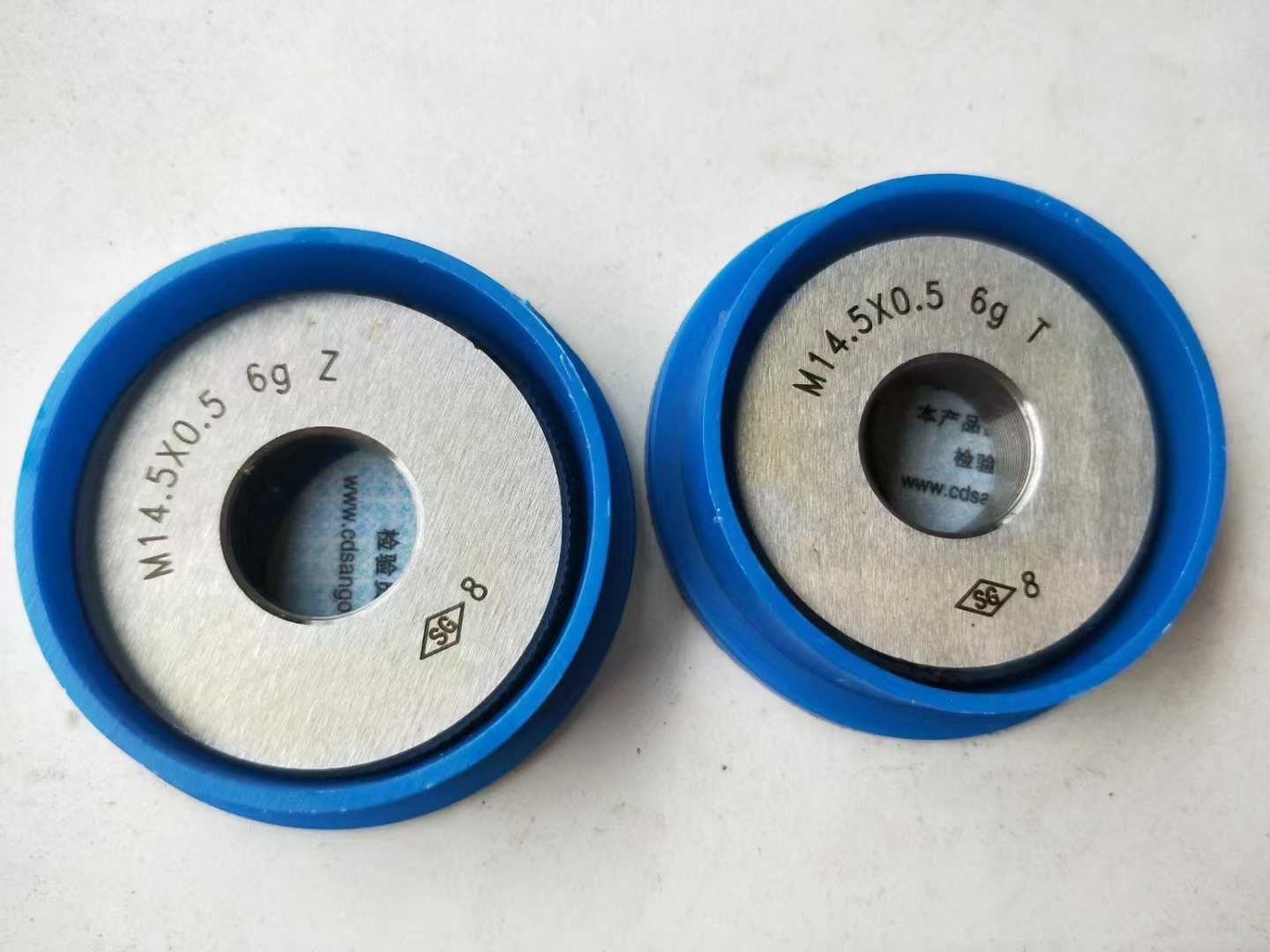

微信图片_20241030154356

二、『 螺纹规的组成 』：L1规由Min（最小），Basic（基准），Max（最大）三个台阶组成，Min（最小）与Max（最大）之间的距离为2T（2个螺距）。

三、『 它们三者之间的关系是 』：（T=2个螺距）Max（最大）区域，B（基准）区域，Min（最小）区域，L2规由Min（最小），Basic（基准），Max（最大）三个台阶组成，Min（最小）与Max（最大）之间的距离为2T（2个螺距）。光规（Crest）由 Mn 和 Mnt，B 和BT，Mx 和 Mxt 六个台阶组成。

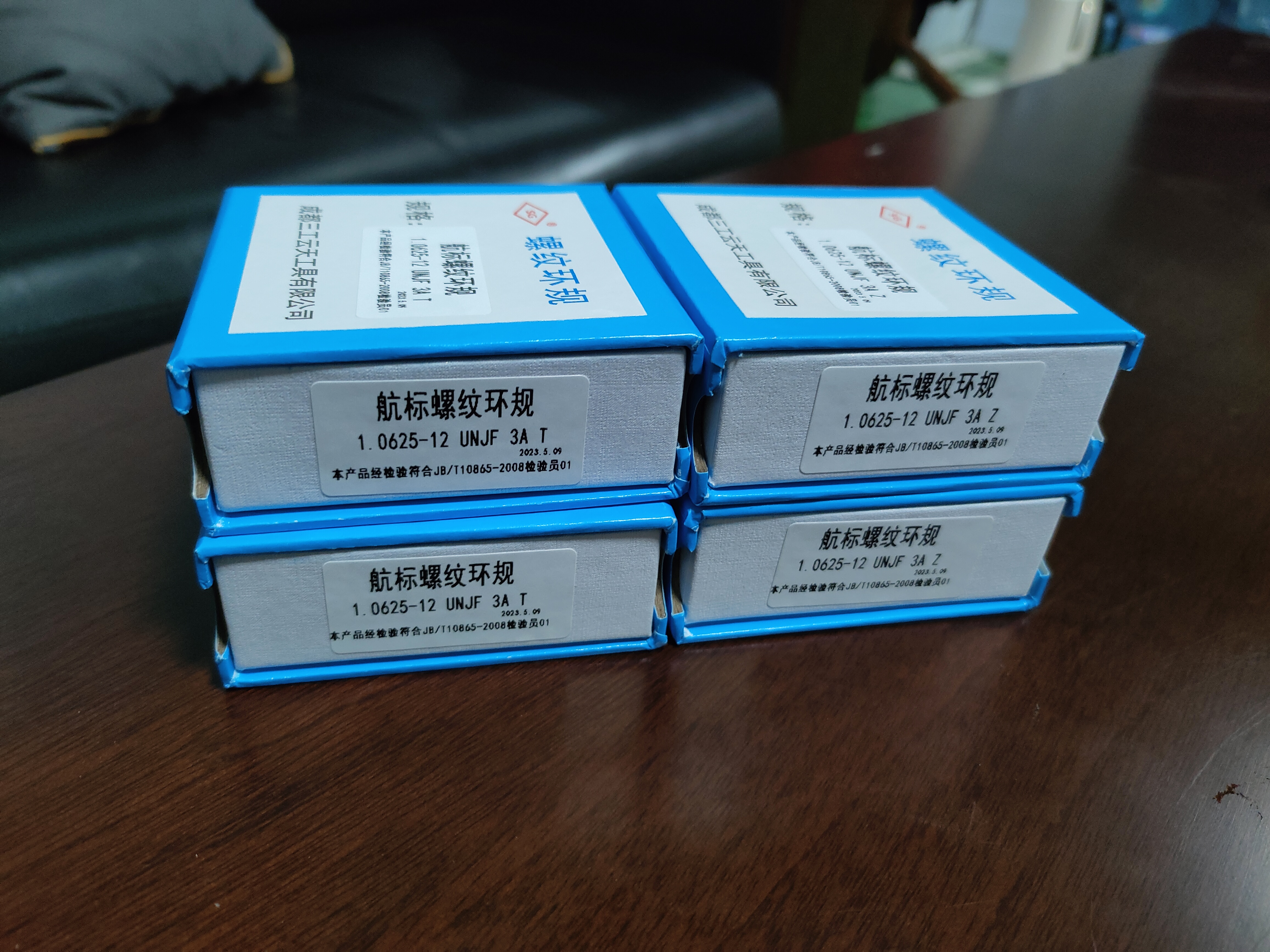

微信图片_20241030154614

四、『 检验判定方法 』：

首先，量规及零件的螺纹必须清洁、无毛刺。参考点在零件的端面。端面倒角深度必须超过螺纹的小径（底径）。

1、用L1规检验螺纹：螺纹端面在最大（Max）与最小（Min）之间为合格，否则判定螺纹不合格；L1使用后，会有三种情形出现：不到基准面在1圈内；与基准面平；超过基准面在1圈内。对于螺纹规具体位置可借助游标卡尺进行测量，根据测量的实际数值来划分属于哪个位置。三者之间的具体区域划分如下：Max（最大）+（-）2/3T（螺距），B（基准）±1/3T（螺距），Min（最小）+（-）2/3T（螺距）。

2、L1判定合格后，用L2规检验。L2规检验螺纹：螺纹端面在最大（Max）与最小（Min）之间为合格，否则判定螺纹不合格；L2规的位置为L1规检验时位置的±1/2T（螺距），即根据L1规检验时的位置，来确定L2规是否在±1/2T（螺距）内。即L1规在最大（Max）位置时，L2规（环规）在最大至+1/2T内为合格，L2规（塞规）在最大至-1/2T内为合格。L1规在B基准位置时，L2规（环规与塞规）在B基准的±1/2T内为合格。L1规在最小（Min）位置时，L2规（环规）在最小至-1/2T内为合格，L2规（塞规）在最小至+1/2T内为合格。

3、L1&L2判定合格后再用 Crest 规（锥度规），锥度规放入螺纹内不可以有摆动，否则不合格。①螺纹基准面在L1规 Min 区域内时（2/3T），使用锥度规，应在 Mn 和 Mnt 之间，方可判定合格。②螺纹基准面在L1规B区域内时（±1/3T），使用锥度规，应在B和BT之间，方可判定合格。③螺纹基准面在L1规 Max 区域内时（2/3T），使用锥度规，应在 Mx 和 Mxt 之间，方可判定合格。

4、注意检验时，对螺纹规不可用力过大。不方便目测，可以用卡尺辅助测量。
